JMD Newbridge Binding System – Dây chuyền đóng keo sách tự động hiệu suất cao

Trong sản xuất sách bìa mềm, catalogue, tài liệu đào tạo và các ấn phẩm dạng cuốn, công đoạn gia công sau in có ảnh hưởng trực tiếp đến năng suất, chất lượng thành phẩm và khả năng đáp ứng đơn hàng lớn. Với các nhà in sách quy mô công nghiệp, yêu cầu không chỉ dừng ở một máy đóng gáy đơn lẻ, mà là một dây chuyền đồng bộ có khả năng gom tay sách, đóng keo, ép gáy, xén ba mặt và kiểm soát chất lượng ổn định.

JMD Newbridge Binding System là hệ thống đóng keo sách tự động hiệu suất cao, được phát triển cho các nhà in cần năng suất lớn, thời gian chuẩn bị ngắn và chất lượng đóng gáy ổn định. Newbridge là giải pháp perfect binding tự động, có tốc độ cơ khí tối đa 12.000 chu kỳ/giờ, tích hợp 28 kẹp sách và nhiều cụm xử lý tự động trong dây chuyền.

Tại Việt Nam, C-Print Technology tư vấn và cung cấp các giải pháp thiết bị chính hãng từ JMD, hỗ trợ nhà in, xưởng sách, doanh nghiệp in offset, in kỹ thuật số và đơn vị gia công sau in lựa chọn cấu hình phù hợp với nhu cầu sản xuất thực tế.

JMD Newbridge Binding System là gì?

JMD Newbridge là dây chuyền perfect binding tự động dùng để đóng gáy keo cho sách bìa mềm và các ấn phẩm dạng cuốn. Hệ thống được thiết kế cho môi trường sản xuất công nghiệp, nơi doanh nghiệp cần xử lý sản lượng lớn nhưng vẫn cần duy trì độ ổn định ở từng công đoạn: chuẩn bị gáy, bôi keo, cấp bìa, tạo rãnh bìa, ép gáy và ra sách.

Newbridge sử dụng cấu hình 28 kẹp sách, hỗ trợ tự động thiết lập và chuyển đổi nhanh nhờ công nghệ điều khiển servo. Các cụm quan trọng như kẹp sách, trạm chuẩn bị gáy, bộ cấp bìa, cụm tạo rãnh bìa và trạm ép gáy đều được thiết kế để phục vụ sản xuất tốc độ cao.

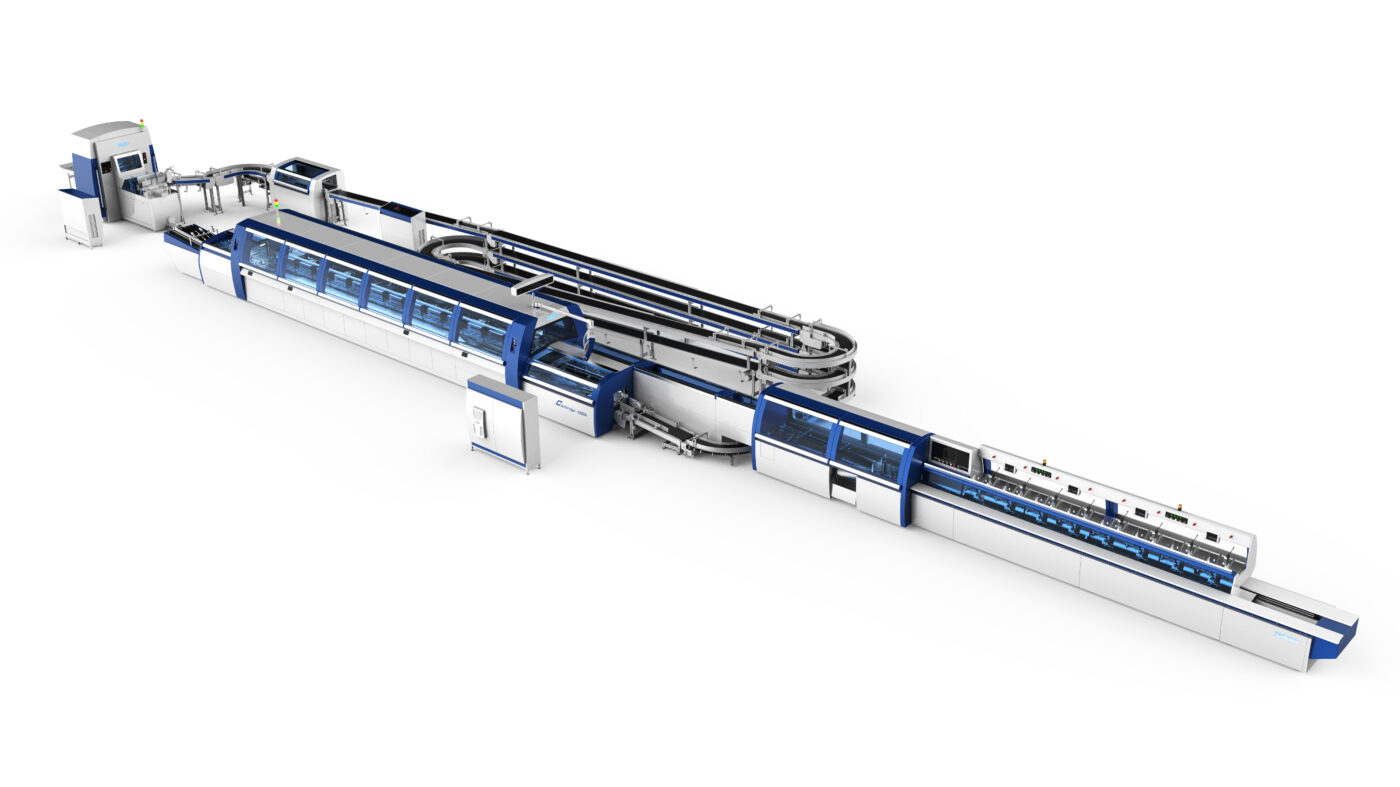

Ngoài cụm đóng keo Newbridge, catalogue còn giới thiệu khả năng kết hợp với NewG460 Automatic Gathering Machine và NewT-120 Three-Knife Trimmer, tạo thành một dây chuyền hoàn thiện sách đồng bộ từ gom tay sách đến xén thành phẩm.

Ứng dụng thực tế của JMD Newbridge

JMD Newbridge phù hợp với các nhà in và xưởng gia công có nhu cầu sản xuất sách bìa mềm ở quy mô lớn, đặc biệt trong các nhóm sản phẩm:

• Sách giáo khoa, sách giáo trình
• Sách thương mại bìa mềm
• Tài liệu đào tạo, tài liệu chuyên ngành
• Catalogue, sách hướng dẫn sử dụng
• Ấn phẩm xuất bản số lượng lớn
• Sản phẩm in offset cần đóng gáy tốc độ cao
• Sản phẩm in kỹ thuật số hoặc in kết hợp cần dây chuyền hoàn thiện ổn định
• Các đơn vị gia công sau in chuyên nhận đóng sách số lượng lớn

Với các doanh nghiệp đang cần tăng công suất gia công sau in, Newbridge phù hợp hơn với bài toán dây chuyền tổng thể thay vì chỉ nâng cấp một máy đơn lẻ.

Ưu điểm nổi bật của JMD Newbridge

Tự động hóa cao, rút ngắn thời gian chuẩn bị

Newbridge sử dụng công nghệ điều khiển servo, cho phép quá trình thiết lập và chuyển đổi tự động có thể thực hiện nhanh, trong điều kiện tối ưu có thể đạt khoảng 1 phút. Đây là yếu tố quan trọng với các nhà in thường xuyên thay đổi khổ sách, độ dày ruột sách hoặc quy cách thành phẩm.

Tự động hóa ở các cụm chính giúp giảm thời gian căn chỉnh thủ công, hạn chế phụ thuộc vào tay nghề cá nhân và tăng khả năng lặp lại chất lượng giữa các đơn hàng.

Năng suất cao cho sản xuất công nghiệp

Catalogue JMD ghi Newbridge có tốc độ cơ khí tối đa 12.000 chu kỳ/giờ. Trang sản phẩm chính thức hiện tại của JMD ghi tốc độ tối đa 13.000 chu kỳ/giờ, vì vậy thông số này cần được xác nhận theo phiên bản máy và cấu hình cụ thể trước khi đưa vào tài liệu bán hàng chính thức.

Về định hướng ứng dụng, Newbridge thuộc nhóm hệ thống đóng sách hiệu suất cao, phù hợp với các nhà in có nhu cầu sản xuất ổn định trong thời gian dài, đặc biệt là các đơn vị in sách và gia công sau in quy mô lớn.

28 kẹp sách điều khiển servo

Newbridge sử dụng 28 kẹp sách. Theo catalogue, kẹp sách sử dụng tấm hợp kim nhôm đúc và lò xo từ Đức nhằm đảm bảo độ bền của cụm kẹp. Độ mở kẹp được điều chỉnh tự động bằng servo motor, giúp duy trì lực kẹp ổn định và hỗ trợ độ chính xác ở từng công đoạn sản xuất.

Trong dây chuyền đóng keo tốc độ cao, cụm kẹp sách là một trong những bộ phận quan trọng nhất vì ảnh hưởng trực tiếp đến việc giữ ruột sách, xử lý gáy, bôi keo và ghép bìa.

Ba trạm chuẩn bị gáy

Newbridge được trang bị ba trạm chuẩn bị gáy, phục vụ các công đoạn như làm nhám gáy, phay gáy, tạo rãnh và chải gáy. Độ mở và chiều cao của các trạm xử lý gáy được điều chỉnh tự động theo thiết lập.

Việc chuẩn bị gáy tốt giúp tăng khả năng bám keo, tạo liên kết ổn định giữa ruột sách và bìa. Đây là yếu tố quan trọng đối với sách bìa mềm, đặc biệt khi sản xuất với tốc độ cao hoặc với nhiều loại giấy khác nhau.

Bộ cấp bìa stream cover feeder dung lượng lớn

Newbridge sử dụng bộ cấp bìa dạng stream cover feeder dung lượng lớn, phù hợp với các đơn hàng chạy dài. Theo catalogue, hệ thống có năm giác hút điều chỉnh độc lập, hỗ trợ xử lý nhiều loại bìa khác nhau một cách ổn định.

Đối với sản xuất sách số lượng lớn, bộ cấp bìa ổn định giúp giảm dừng máy, hạn chế lỗi cấp bìa và duy trì nhịp sản xuất đồng đều trong toàn dây chuyền.

Cụm tạo rãnh bìa tự động

Cụm tạo rãnh bìa của Newbridge sử dụng thiết kế hai trục và đường kính lớn nhằm tạo đường rãnh có độ sâu đồng đều, hỗ trợ hiệu ứng bản lề tốt hơn khi mở sách. Các thao tác chuyển đổi liên quan đến tạo rãnh và căn chỉnh bìa được thực hiện tự động.

Đây là một trong những yếu tố ảnh hưởng đến hình thức thành phẩm, đặc biệt với sách bìa mềm yêu cầu gáy vuông, nếp gấp đẹp và khả năng mở ổn định.

Hai trạm ép gáy

Newbridge được trang bị hai trạm ép gáy. Hai trạm này tạo lực ép mạnh nhằm hình thành gáy sách chắc, bền và có hình dạng ổn định. Độ mở và chiều cao của trạm ép được điều chỉnh tự động.

Với dây chuyền đóng keo tốc độ cao, việc sử dụng hai trạm ép giúp tăng mức độ ổn định của thành phẩm, nhất là khi xử lý các sản phẩm có độ dày khác nhau.

Các thiết bị trong dây chuyền Newbridge

Newbridge Perfect Binder

Đây là cụm đóng keo trung tâm của hệ thống, đảm nhiệm các công đoạn chính như kẹp ruột sách, chuẩn bị gáy, bôi keo, cấp bìa, tạo rãnh bìa, ép gáy và ra sách. Theo sơ đồ workflow, quy trình bao gồm: roughening, milling, notching, brushing; 2 cụm bôi keo gáy và 1 cụm bôi keo hông; cấp bìa; 2 cụm ép gáy và ra sách.

NewG460 Automatic Gathering Machine

NewG460 là máy gom tay sách tự động. Thiết bị có 20 trạm gom, tốc độ inline tối đa 12.000 sách/giờ ở chế độ 1:2.

NewG460 sử dụng thiết kế gom đứng, hỗ trợ tách tay sách ổn định và hạn chế để lại vết trên sản phẩm. Máy có màn hình cảm ứng để vận hành và phân tích lỗi, kiểm soát lỗi thiếu tay sách, cấp đôi, kẹt giấy, đồng thời có thể chuyển đổi giữa chế độ sản xuất 1:1 và 1:2.

NewG460 cũng có các tính năng như bộ ra sách kiểu criss-cross, trạm cấp tay thủ công, cổng loại bỏ tay sách sai và tùy chọn hệ thống nhận diện tay sách bằng hình ảnh.

NewT-120 Three-Knife Trimmer

NewT-120 là máy xén ba mặt tốc độ cao trong hệ thống. NewT-120 có tốc độ cơ khí tối đa 4.000 chu kỳ/giờ và hỗ trợ kích thước sách sau xén tối đa 425 × 300 mm.

Máy được thiết kế cho xén sách hiệu quả với mức độ tự động hóa cao. Các thông số như canh hông, chặn trước, khoảng cách giữa hai dao hông, chiều cao băng tải ra và chiều cao trạm ép được điều chỉnh bằng servo motor, giúp rút ngắn thời gian chuẩn bị và chuyển đổi đơn hàng.

Doanh nghiệp nào nên cân nhắc JMD Newbridge?

JMD Newbridge phù hợp với:

• Nhà in sách quy mô lớn
• Xưởng gia công sau in chuyên đóng gáy keo
• Doanh nghiệp in offset có sản lượng sách cao
• Đơn vị sản xuất sách giáo khoa, giáo trình, sách thương mại
• Nhà in cần dây chuyền đóng sách tự động đồng bộ
• Doanh nghiệp muốn giảm thời gian chuẩn bị và tăng năng suất sau in
• Xưởng sản xuất cần kết hợp gom tay sách, đóng keo và xén ba mặt trong một dây chuyền

Trước khi đầu tư, doanh nghiệp nên đánh giá kỹ sản lượng trung bình, sản lượng cao điểm, loại sách, độ dày ruột sách, khổ thành phẩm, yêu cầu gáy, loại keo sử dụng, mặt bằng lắp đặt, nhân sự vận hành và khả năng kết nối với các thiết bị in – sau in hiện có.

Vai trò của C-Print Technology

C-Print Technology là đơn vị cung cấp giải pháp, thiết bị và dịch vụ kỹ thuật cho ngành in ấn – bao bì tại Việt Nam. Với các hệ thống sau in công suất lớn như JMD Newbridge, C-Print đóng vai trò tư vấn giải pháp tổng thể, giúp doanh nghiệp đánh giá nhu cầu sản xuất, cấu hình dây chuyền, mặt bằng lắp đặt và khả năng vận hành thực tế.

Đối với dây chuyền đóng sách tự động, việc lựa chọn thiết bị không chỉ dựa trên tốc độ tối đa, mà còn cần xem xét toàn bộ quy trình: gom tay sách, xử lý gáy, cấp bìa, bôi keo, ép gáy, xén ba mặt, kiểm soát lỗi và nhân sự vận hành. C-Print hỗ trợ doanh nghiệp Việt Nam tiếp cận thiết bị chính hãng từ JMD, đồng thời tư vấn phương án đầu tư phù hợp với định hướng phát triển dài hạn.

Kết luận

JMD Newbridge Binding System là dây chuyền đóng keo sách tự động hiệu suất cao, phù hợp với các nhà in và xưởng gia công sau in cần nâng cấp năng lực sản xuất sách bìa mềm ở quy mô công nghiệp. Với 28 kẹp sách, khả năng tự động thiết lập, ba trạm chuẩn bị gáy, hai cụm bôi keo gáy, một cụm bôi keo hông, hai trạm ép gáy và khả năng kết nối với NewG460, NewT-120, Newbridge là giải pháp đáng cân nhắc cho các doanh nghiệp cần dây chuyền hoàn thiện sách đồng bộ, ổn định và năng suất cao.

5. Bảng thông số kỹ thuật nếu có

Thông số JMD Newbridge Perfect Binder

Hạng mục	Thông số theo catalogue
Số kẹp sách	28
Tốc độ cơ khí tối đa	12.000 chu kỳ/giờ
Chiều dài ruột sách	140 – 510 mm
Chiều rộng ruột sách	120 – 305 mm
Độ dày ruột sách	3 – 60 mm
Chiều dài bìa	140 – 510 mm
Chiều rộng bìa	250 – 642 mm
Công suất yêu cầu	84 kW
Trọng lượng máy	14.400 kg



Thông số NewT-120 Three-Knife Trimmer

Hạng mục	Thông số
Tốc độ cơ khí tối đa	4.000 chu kỳ/giờ
Kích thước sách chưa xén	Max. 441 × 320 mm / Min. 140 × 73 mm
Kích thước sách sau xén	Max. 425 × 300 mm / Min. 105 × 70 mm
Độ dày xén	3 – 60 mm
Công suất yêu cầu	26 kW
Trọng lượng máy	4.100 kg
Kích thước máy	1.880 × 4.940 × 2.310 mm

Thông số NewG460 Automatic Gathering Machine

Hạng mục	Thông số
Số trạm gom	20
Tốc độ inline tối đa	12.000 sách/giờ, chế độ 1:2
Kích thước tay sách A	140 – 460 mm
Kích thước tay sách B	120 – 280 mm
Công suất yêu cầu	19 kW
Trọng lượng máy	6.600 kg
Chiều dài máy	17.120 mm

Kích thước layout tham khảo

Hạng mục	Thông số
Chiều dài layout tổng thể	38.274 mm
Chiều rộng layout tổng thể	5.515 mm
Chiều dài cụm chính tham khảo	34.405 mm
Chiều rộng cụm tham khảo	2.286 mm

Lưu ý chung: Thiết kế và thông số máy có thể thay đổi mà không cần thông báo trước theo chính sách của JMD. Khi lập phương án đầu tư, cần xác nhận lại catalogue chính thức, cấu hình thực tế và mặt bằng lắp đặt với C-Print.
