JMD Challenger-5000

JMD Challenger-5000 – Giải pháp đóng keo sách kinh tế cho sản xuất nhỏ đến trung bình

Trong sản xuất sách bìa mềm, catalogue, tài liệu đào tạo và các ấn phẩm dạng cuốn, không phải nhà in nào cũng cần đầu tư ngay một dây chuyền đóng sách công suất rất lớn. Với nhiều doanh nghiệp, bài toán thực tế là cần một hệ thống đóng gáy keo có năng suất ổn định, vận hành thuận tiện, chất lượng thành phẩm tốt và chi phí đầu tư hợp lý cho các đơn hàng nhỏ đến trung bình.

JMD Challenger-5000 Binding System là giải pháp đóng keo sách được phát triển cho nhu cầu sản xuất nhỏ đến trung bình. Hệ thống có tốc độ tối đa 5.000 chu kỳ/giờ, hỗ trợ độ dày sách đến 50 mm, sử dụng cấu hình 15 kẹp sách và có khả năng chuyển đổi linh hoạt giữa phương pháp đóng gáy keo EVA hotmelt và PUR.

Tại Việt Nam, C-Print Technology tư vấn và cung cấp các giải pháp thiết bị chính hãng từ JMD, hỗ trợ nhà in, xưởng gia công sau in và doanh nghiệp sản xuất sách lựa chọn cấu hình phù hợp với nhu cầu sản xuất thực tế.

JMD Challenger-5000 là gì?

JMD Challenger-5000 là hệ thống perfect binding dùng để đóng gáy keo cho sách bìa mềm và các sản phẩm in dạng cuốn. Dòng máy này được JMD định vị là giải pháp kinh tế cho sản xuất quy mô nhỏ đến trung bình, phù hợp với các doanh nghiệp cần nâng cấp công đoạn đóng sách nhưng vẫn ưu tiên hiệu quả đầu tư.

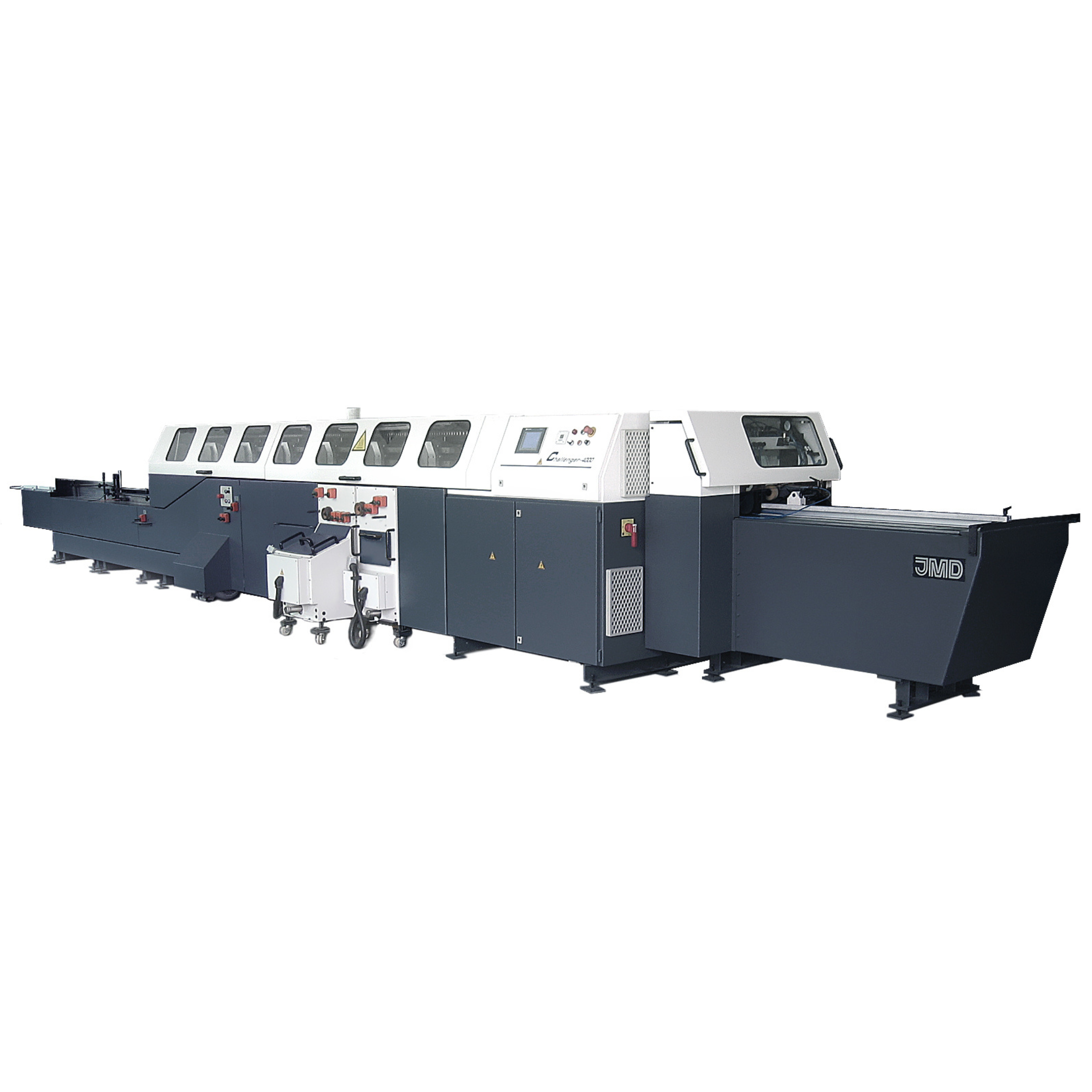

Challenger-5000 có thiết kế 15 kẹp, tốc độ tối đa 5.000 chu kỳ/giờ. Máy được trang bị các cụm chức năng chính như trạm cấp ruột sách nghiêng, hai trạm chuẩn bị gáy, hệ thống bôi keo, bộ cấp bìa, cụm tạo rãnh bìa, trạm ép gáy và bộ ra sách.

Hệ thống có thể kết nối với G460B Automatic Gathering Machine, Supertrimmer-100 và tùy chọn Supersplitter-6000, giúp doanh nghiệp xây dựng dây chuyền hoàn thiện sách đồng bộ hơn khi có nhu cầu mở rộng sản xuất.

Ứng dụng thực tế của JMD Challenger-5000

JMD Challenger-5000 phù hợp với nhiều nhóm sản phẩm in dạng cuốn, đặc biệt là các đơn hàng có sản lượng nhỏ đến trung bình:

• Sách bìa mềm
• Sách giáo trình, sách đào tạo
• Catalogue sản phẩm
• Tài liệu doanh nghiệp dạng cuốn
• Sách hướng dẫn sử dụng
• Hồ sơ năng lực doanh nghiệp
• Sách thương mại in số lượng vừa
• Sản phẩm in offset cần đóng gáy ổn định
• Sản phẩm cần đóng gáy EVA hoặc PUR tùy cấu hình

Với các nhà in đang muốn tăng năng suất đóng sách nhưng chưa cần đầu tư dây chuyền công suất cao như Superbinder-7000M, Superbinder-8000e hoặc Cambridge-12000, Challenger-5000 là lựa chọn phù hợp ở phân khúc sản xuất nhỏ đến trung bình.

Ưu điểm nổi bật của JMD Challenger-5000

Tốc độ tối đa 5.000 chu kỳ/giờ

Challenger-5000 có tốc độ tối đa 5.000 chu kỳ/giờ. Mức năng suất này phù hợp với các nhà in có sản lượng vừa phải, cần nâng cấp từ mô hình đóng sách thủ công hoặc bán tự động sang dây chuyền ổn định hơn.

Đối với các đơn vị thường xuyên xử lý catalogue, tài liệu đào tạo, sách thương mại hoặc hồ sơ doanh nghiệp, năng suất 5.000 chu kỳ/giờ giúp cải thiện tốc độ hoàn thiện sau in mà vẫn giữ được định hướng đầu tư hợp lý.

Cấu hình 15 kẹp sách cho sản xuất ổn định

Challenger-5000 sử dụng 15 kẹp sách. Độ mở của các kẹp sách có thể được điều chỉnh đồng thời, giúp thao tác thuận tiện hơn khi thay đổi độ dày sản phẩm. Bộ chỉ thị vị trí hỗ trợ quá trình căn chỉnh chính xác và dễ kiểm soát hơn.

Trong quy trình đóng gáy keo, hệ thống kẹp sách có vai trò giữ ổn định ruột sách khi đi qua các công đoạn chuẩn bị gáy, bôi keo, ghép bìa và ép gáy. Lực kẹp ổn định giúp nâng cao độ chính xác trong từng bước sản xuất.

Hai trạm chuẩn bị gáy, thiết kế tiết kiệm không gian

Challenger-5000 được trang bị hai trạm chuẩn bị gáy, tích hợp các công đoạn phay gáy, tạo rãnh và chải gáy. Thiết kế này giúp tiết kiệm không gian, đồng thời vẫn đảm bảo quá trình xử lý gáy trước khi bôi keo.

Hệ thống chuẩn bị gáy kết hợp với bộ hút bụi giấy nhằm đảm bảo gáy sách được xử lý tốt trước công đoạn bôi keo. Đây là yếu tố quan trọng để tăng độ bám keo và độ bền của thành phẩm.

Hệ thống bôi keo EVA và tùy chọn PUR

Cấu hình tiêu chuẩn của Challenger-5000 gồm một trạm keo gáy hotmelt và một trạm keo hông. Keo trong bồn tiền gia nhiệt và bồn keo được tuần hoàn tự động để duy trì lượng keo ổn định trong quá trình sản xuất.

Máy cũng hỗ trợ chuyển đổi linh hoạt giữa EVA và PUR thông qua các trạm keo di động. Tùy theo yêu cầu sản phẩm, doanh nghiệp có thể lựa chọn JMD Twin-Roller PUR Open Tank hoặc Nordson PUR Nozzle System để đáp ứng nhu cầu đóng gáy PUR.

Bộ cấp bìa và cụm tạo rãnh bìa ổn định

Challenger-5000 sử dụng bộ cấp bìa dạng nạp phẳng, cho phép nạp và cấp số lượng bìa lớn một cách ổn định. Cụm tạo rãnh bìa sử dụng thiết kế hai trục đường kính lớn, giúp tạo đường rãnh thẳng và đẹp.

Các bộ chỉ thị vị trí được bố trí để hỗ trợ điều chỉnh thuận tiện và chính xác. Đây là điểm hữu ích với các xưởng thường xuyên thay đổi khổ sách hoặc quy cách bìa.

Trạm ép gáy bằng cơ cấu cam

Trạm ép gáy của Challenger-5000 sử dụng cơ cấu cam chính xác và đáng tin cậy, giúp bìa được ép chắc với ruột sách. Công đoạn ép gáy ảnh hưởng trực tiếp đến độ vuông của gáy, độ sắc nét của góc sách và hình thức thành phẩm.

Đối với sách bìa mềm, catalogue hoặc hồ sơ năng lực, hình thức gáy sách là yếu tố quan trọng trong cảm nhận chất lượng của khách hàng cuối.

Bộ ra sách hạn chế biến dạng gáy

Challenger-5000 được trang bị băng tải ra sách dạng lay-down được thiết kế để hạn chế biến dạng gáy sau khi đóng keo. Bộ phận này cũng đóng vai trò kết nối máy đóng sách với băng tải và máy xén ba mặt khi vận hành theo dây chuyền.

Các thiết bị có thể kết nối trong dây chuyền Challenger-5000

G460B Automatic Gathering Machine

G460B là máy gom tay sách tự động có thể sử dụng độc lập hoặc kết nối inline với Challenger-5000. G460B có thiết kế gom đứng, giúp tách tay sách ổn định và hạn chế để lại vết trên sản phẩm.

Máy có màn hình cảm ứng để vận hành và phân tích lỗi, hệ thống kiểm tra thiếu tay sách, cấp đôi và kẹt giấy. G460B cũng hỗ trợ chuyển đổi giữa chế độ sản xuất 1:1 và 1:2, có bộ ra sách kiểu criss-cross, trạm cấp tay thủ công và cổng loại bỏ tay sách sai để duy trì sản xuất liên tục.

Tùy cấu hình, G460B có thể có 8, 12, 16, 20 hoặc 24 trạm gom. Catalogue cũng ghi thông tin cấu trúc “4 trạm là 1 cụm” và có thể mở rộng tối đa 32 trạm; khi lập phương án đầu tư, cần xác nhận lại cấu hình thực tế với hãng/C-Print.

Supertrimmer-100

Supertrimmer-100 là máy xén ba mặt có thể dùng độc lập hoặc kết nối inline với máy đóng keo để nâng cao hiệu quả sản xuất. Thiết bị có hệ thống điều khiển cảm ứng, kết cấu chắc chắn và quy trình xén gồm cấp sách chưa xén, định vị, đẩy vào, ép, xén và ra sách.

Supertrimmer-100 có khung máy nguyên khối, giúp giảm rung và tăng độ chính xác khi xén. Máy cũng có chức năng “không có sách thì không cắt”, giúp hạn chế chuyển động không cần thiết và hỗ trợ kéo dài tuổi thọ máy.

Supersplitter-6000

Supersplitter-6000 là tùy chọn máy cắt tách, được thiết kế để xử lý sản xuất sách đôi theo hướng kinh tế hơn. Thiết bị có thể dùng độc lập hoặc kết nối inline trong dây chuyền, tùy theo phương án sản xuất.

Supersplitter-6000 có khả năng chuyển đổi dễ và nhanh, kết cấu chắc chắn, hỗ trợ chất lượng cắt tách ổn định. Tùy chọn này phù hợp với các doanh nghiệp có mô hình sản xuất double-book hoặc muốn tối ưu sản lượng theo cách tổ chức sản xuất đặc thù.

Doanh nghiệp nào nên cân nhắc JMD Challenger-5000?

JMD Challenger-5000 phù hợp với:

• Nhà in sách bìa mềm có sản lượng nhỏ đến trung bình
• Xưởng gia công sau in cần máy đóng keo ổn định
• Doanh nghiệp in offset cần giải pháp đóng sách kinh tế
• Nhà in sản xuất catalogue, giáo trình, tài liệu đào tạo
• Đơn vị muốn chuyển đổi linh hoạt giữa EVA và PUR
• Xưởng cần kết nối gom tay sách, đóng keo và xén ba mặt
• Doanh nghiệp muốn nâng cấp từ máy đóng gáy bán tự động lên dây chuyền tự động hơn

Trước khi đầu tư, doanh nghiệp nên đánh giá kỹ sản lượng thực tế, độ dày sách phổ biến, loại giấy, loại bìa, yêu cầu keo EVA/PUR, mặt bằng lắp đặt, nhân sự vận hành và khả năng kết nối với các thiết bị hiện có.

Vai trò của C-Print Technology

C-Print Technology là đơn vị cung cấp giải pháp, thiết bị và dịch vụ kỹ thuật cho ngành in ấn – bao bì tại Việt Nam. Với các hệ thống gia công sau in như JMD Challenger-5000, C-Print hỗ trợ doanh nghiệp đánh giá bài toán sản xuất thực tế, từ nhu cầu gom tay sách, đóng gáy, xử lý keo, ép gáy đến xén thành phẩm.

Đối với máy đóng sách, việc lựa chọn thiết bị không nên chỉ dựa trên tốc độ tối đa. Doanh nghiệp cần xem xét tổng thể về sản phẩm đầu ra, sản lượng, mặt bằng, nhân sự, yêu cầu chất lượng gáy, loại keo sử dụng và khả năng mở rộng trong tương lai. C-Print đóng vai trò kết nối công nghệ chính hãng từ JMD với doanh nghiệp in Việt Nam, đồng thời tư vấn cấu hình phù hợp với nhu cầu sản xuất và định hướng đầu tư dài hạn.

Kết luận

JMD Challenger-5000 là hệ thống đóng keo sách kinh tế, phù hợp với các nhà in có sản lượng nhỏ đến trung bình. Với tốc độ tối đa 5.000 chu kỳ/giờ, cấu hình 15 kẹp sách, hai trạm chuẩn bị gáy, hệ thống bôi keo EVA/PUR, bộ cấp bìa ổn định và khả năng kết nối với G460B, Supertrimmer-100, Supersplitter-6000, thiết bị này đáp ứng tốt nhu cầu nâng cấp công đoạn gia công sau in cho sách bìa mềm, catalogue, giáo trình và các sản phẩm dạng cuốn.

Đối với doanh nghiệp cần một giải pháp đóng sách có hiệu quả đầu tư hợp lý, vận hành thuận tiện và phù hợp với sản lượng trung bình, JMD Challenger-5000 là lựa chọn đáng cân nhắc trong danh mục giải pháp sau in của JMD.

Bảng thông số kỹ thuật

Thông số Challenger-5000 Binding Machine

Hạng mục	Thông số
Số kẹp sách	15
Tốc độ cơ khí tối đa	5.000 chu kỳ/giờ
Chiều dài ruột sách	140 – 460 mm
Chiều rộng ruột sách	120 – 270 mm
Độ dày ruột sách	3 – 50 mm
Chiều dài bìa	140 – 470 mm
Chiều rộng bìa	250 – 640 mm
Công suất yêu cầu	55 kW
Trọng lượng máy	5.800 kg
Kích thước máy	9.950 × 1.900 × 1.500 mm

Thông số G460B Automatic Gathering Machine

Model	Số trạm	Kích thước tay sách A	Kích thước tay sách B	Tốc độ inline tối đa	Tốc độ offline tối đa	Trọng lượng	Chiều dài máy
G460B/8	8	196 – 460 mm	135 – 280 mm	Max. 8.000 pcs/giờ	Max. 4.800 pcs/giờ	3.000 kg	10.736 mm
G460B/12	12	196 – 460 mm	135 – 280 mm	Max. 8.000 pcs/giờ	Max. 4.800 pcs/giờ	3.500 kg	13.022 mm
G460B/16	16	196 – 460 mm	135 – 280 mm	Max. 8.000 pcs/giờ	Max. 4.800 pcs/giờ	4.000 kg	15.308 mm
G460B/20	20	196 – 460 mm	135 – 280 mm	Max. 8.000 pcs/giờ	Max. 4.800 pcs/giờ	4.500 kg	17.594 mm
G460B/24	24	196 – 460 mm	135 – 280 mm	Max. 8.000 pcs/giờ	Max. 4.800 pcs/giờ	5.000 kg	19.886 mm

Thông số Supertrimmer-100

Hạng mục	Thông số
Kích thước sách chưa xén – offline	Min. 85 × 100 mm / Max. 445 × 310 mm
Kích thước sách chưa xén – inline	Min. 150 × 100 mm / Max. 420 × 285 mm
Kích thước sách sau xén – offline	Min. 80 × 95 mm / Max. 440 × 300 mm
Kích thước sách sau xén – inline	Min. 145 × 95 mm / Max. 415 × 280 mm
Chiều cao xén	Min. 10 mm / Max. 100 mm
Tốc độ cơ khí	15 – 45 chu kỳ/phút
Công suất yêu cầu	6.45 kW
Trọng lượng máy	4.100 kg
Kích thước máy	3.818 × 2.390 × 1.755 mm

Kích thước layout tham khảo

Hạng mục	Thông số
Chiều dài layout tổng thể	27.458 mm
Chiều dài cụm tham khảo	25.658 mm
Chiều dài nhánh trên	24.935 mm
Chiều rộng trái	5.255 mm
Chiều rộng phải	4.521 mm
Khoảng cách tham khảo	1.798 mm / 2.521 mm
Chiều cao máy	1.500 mm

Lưu ý chung: Thiết kế và thông số máy có thể thay đổi mà không cần thông báo trước theo chính sách của JMD. Khi lập phương án đầu tư, cần xác nhận lại catalogue chính thức, cấu hình thực tế và mặt bằng lắp đặt với C-Print.
